Schrittgetriebe / Pendelgetriebe

Merkmale

Das Schrittgetriebe nutzt dasselbe Funktionsprinzip des Drehtisches aus, aber er hat eine Ausgangswelle anstatt einer Scheibe und eine prismatische Form, die eine einfachere Anwendung auf die Struktur der einbauenden Maschine in den verschiedenen Orientierungen ermöglicht. Das Pendelgetriebe hat dieselbe Gehäuse des Schrittgetriebes und verfügt über eine besondere Nockenvorrichtung, die für die Verwandlung der gleichmäßigen Eingangsbewegung in eine schwingende Ausgangsdrehbewegung spezifisch ist. Auch in diesem Fall werden die Schwingungsweite, die Hin- und Rückphasen (die eventuell von Bewegungsunterbrechungen der Ausgangswelle getrennt werden) durch das Profil des Nockens, die Anzahl und die Stellung der Rollen bestimmt.

Dank ihren Aufbaumerkmalen werden sie besonders zum schnellen Verschieben von Einrichtungen mit beschränkter Masse und Trägheit empfohlen. Die Vorrichtungen mit parallelen Achsen (d.h. mit der zum Ausgangswelle parallelen Eingangswelle) führen die schwingende oder intermittierende Drehbewegung mittels eines Doppelflachnockens mit konjugiertem Profil in Kontakt mit leeren Rollen aus. Als Alternative zu den orthogonalen Systemen, sind sie kostengünstig und werden besonders empfohlen, falls keine hohe Präzision erfordert wird.

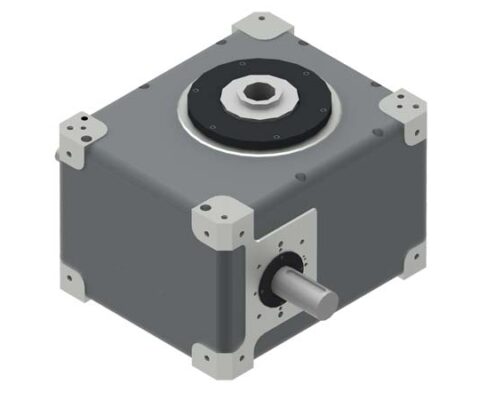

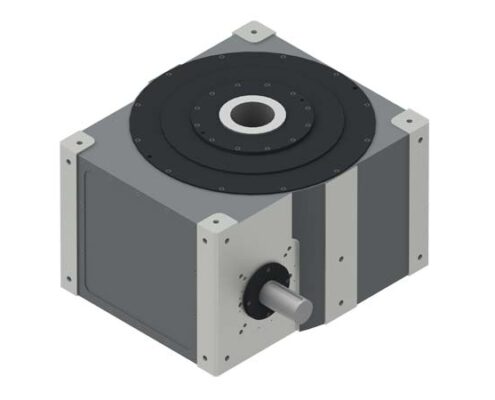

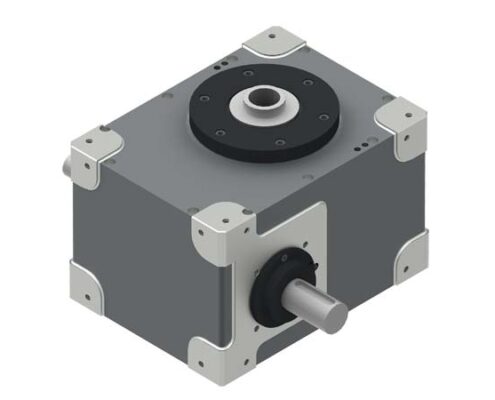

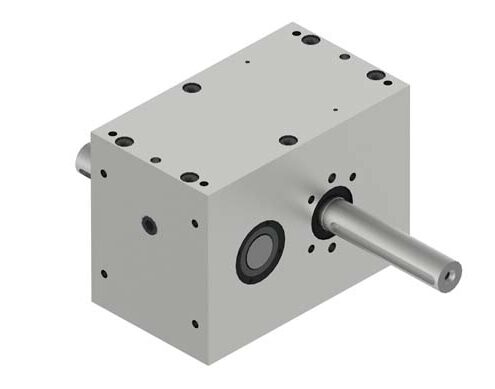

Schrittweiser mit orthogonalen Achsen

Der Schrittweiser nutzt dasselbe Funktionsprinzip des Drehtisches aus, aber er hat eine Ausgangswelle anstatt einer Scheibe und eine prismatische Form, die eine einfachere Anwendung auf die Struktur der einbauenden Maschine in den verschiedenen Orientierungen ermöglicht. Der Schwinger hat dieselbe Gehäuse des Schrittweisers und verfügt über eine besondere Nockenvorrichtung, die für die Verwandlung der gleichmäßigen Eingangsbewegung in eine schwingende Ausgangsdrehbewegung spezifisch ist. Auch in diesem Fall werden die Schwingungsweite, die Hin- und Rückphasen (die eventuell von Bewegungsunterbrechungen der Ausgangswelle getrennt werden) durch das Profil des Nockens, die Anzahl und die Stellung der Rollen bestimmt. Dank ihren Aufbaumerkmalen werden sie besonders zum schnellen Verschieben von Einrichtungen mit beschränkter Masse und Trägheit empfohlen.

Produkte, Schrittgetriebe / Pendelgetriebe

IT OT 75

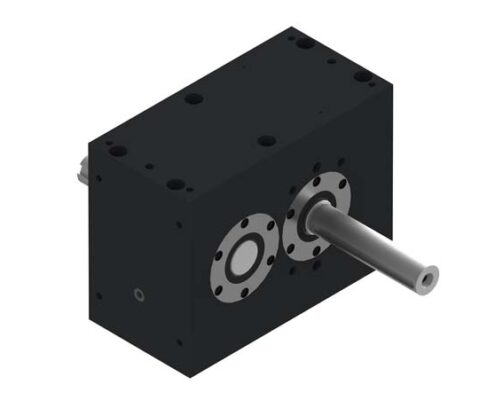

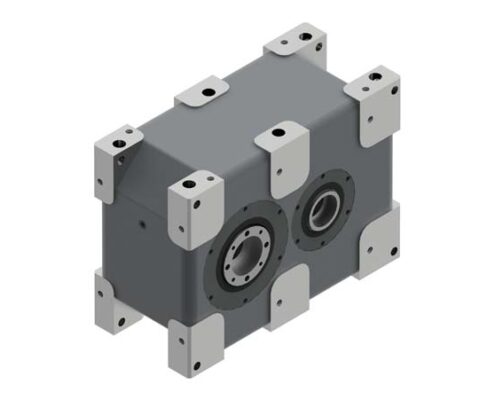

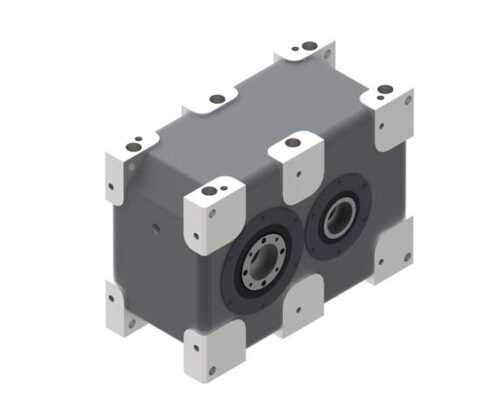

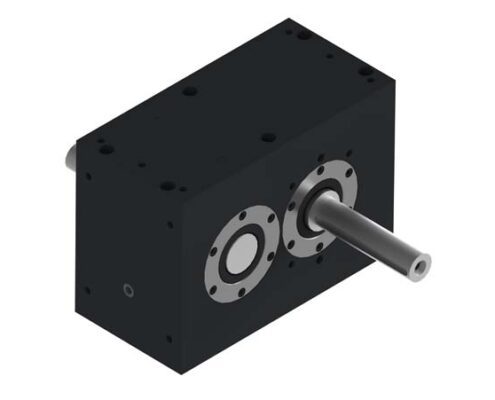

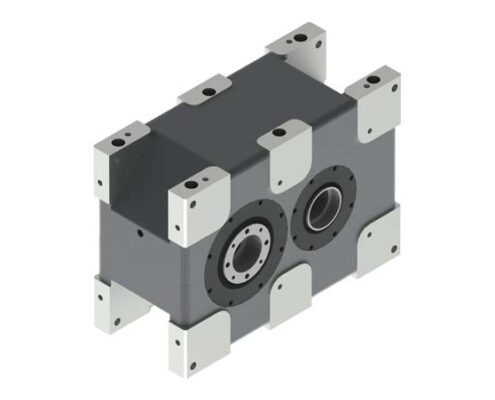

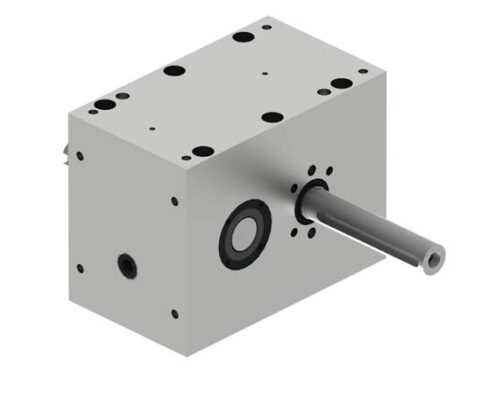

Schrittweiser mit parallelen Achsen

Die Vorrichtungen mit parallelen Achsen (d.h. mit der zum Ausgangswelle parallelen Eingangswelle) führen die schwingende oder intermittierende Drehbewegung mittels eines Doppelflachnockens mit konjugiertem Profil in Kontakt mit leeren Rollen aus. Als Alternative zu den orthogonalen Systemen, sind sie kostengünstig und werden besonders empfohlen, falls keine hohe Präzision erfordert wird.
